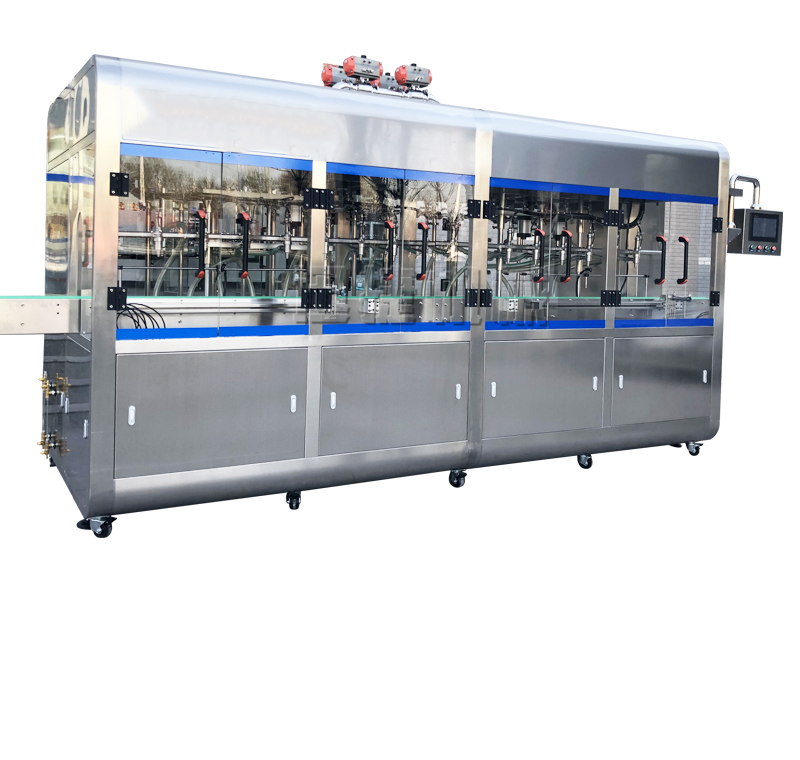

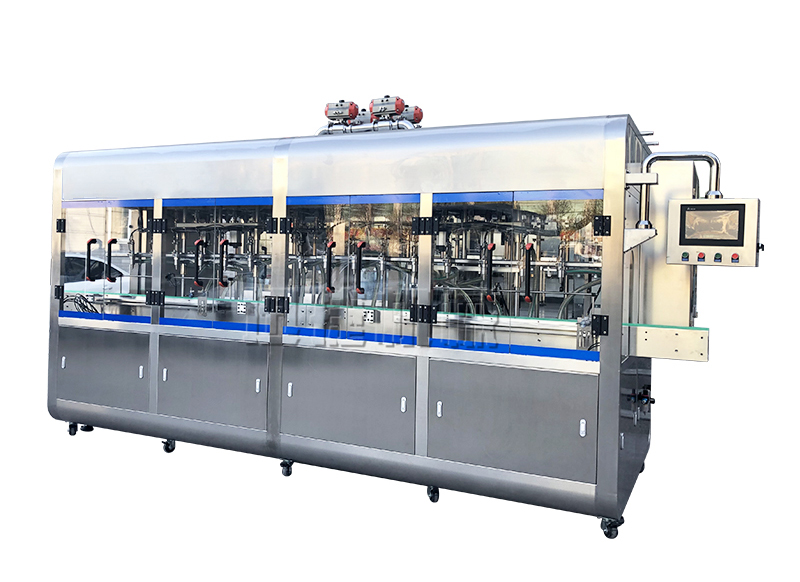

12頭潤滑油灌裝生產線

12頭潤滑油灌裝生產線

灌裝機儲油箱部分與灌裝機連接法蘭保持原位置,避免沖洗,避免雜質進入;儲油箱容積≥600KG,內部設有阻擋板

  • 型號:
  • 適用對象:
  • 加工定制:
  • 日期:[2021-4-23 14:31:44]


產品簡介:

灌裝機儲油箱部分與灌裝機連接法蘭保持原位置,避免沖洗,避免雜質進入;儲油箱容積≥600KG,內部設有阻擋板,避免油品輸入過程油品外冒,同時保證灌裝精度;儲油箱位置設在灌裝機頂部,自帶可視液位計,頂部箱蓋大包圍設計并且可以打開,具備排氣功能(排出氣泡等);灌裝頭整體上升方式平穩,不產生震動,高度及寬度可調。

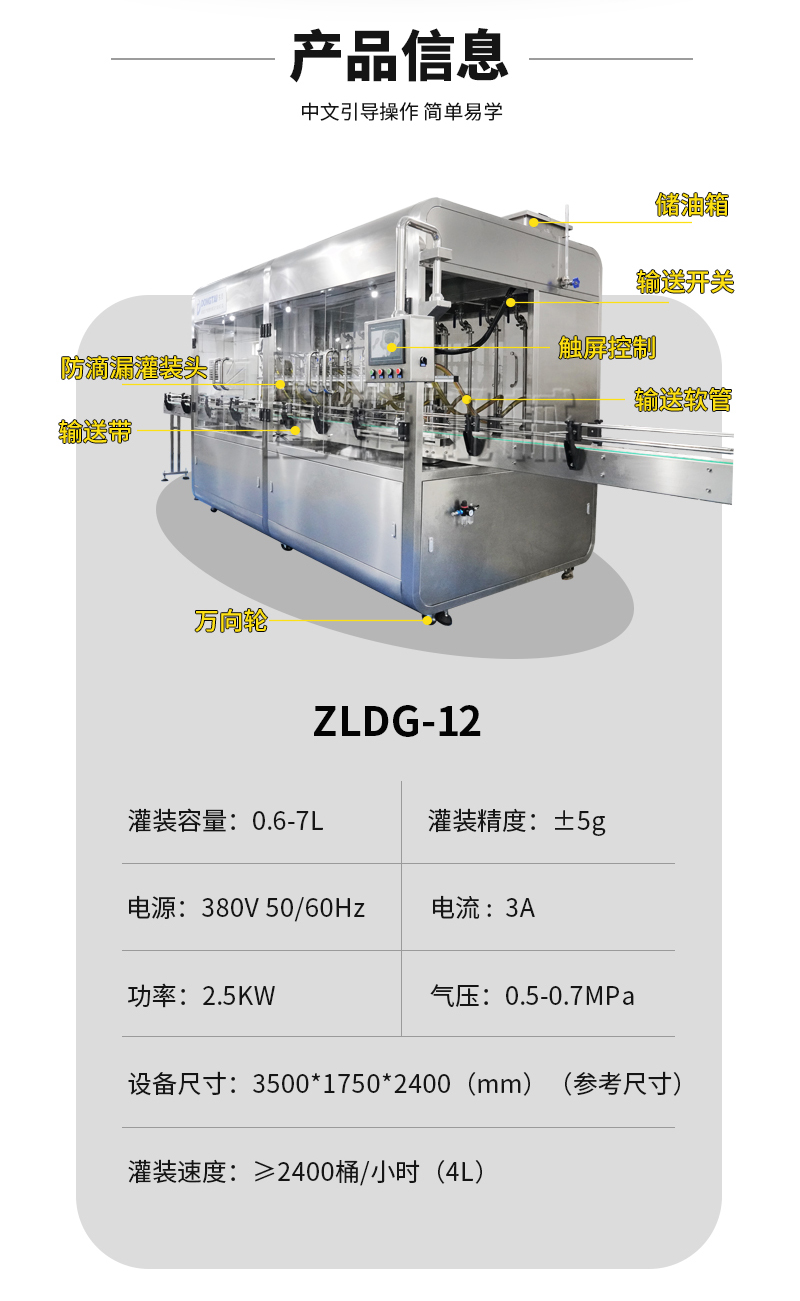

2.1灌裝機參數

1.灌裝容量:0.6-7L

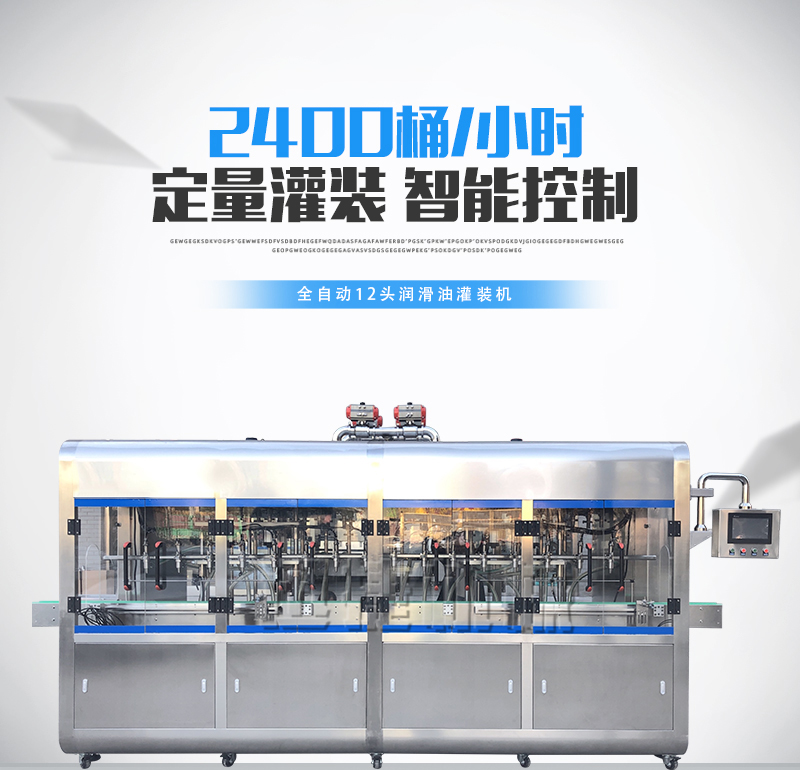

2.灌裝速度:≥2400桶/小時(4L)

3.灌裝精度:±5g

4.電流:3A

5.電源:380V50/60Hz

6.功率:2.5KW

7.氣壓:0.5-0.7MPa

8.設備尺寸:3500*1750*2400(mm)(參考尺寸)

2.3灌裝機需公用設施條件

1.電源:380/220伏±15%,3相+地線,50赫茲

2.壓縮空氣:干燥&潔凈氣體,壓力0.5~0.8MPa

3.濕度:較大98%

4.環境溫度:0~40攝氏度

5.電機驅動裝置:IP55

6.電氣安裝:IP5

lADPD2eDPi53VkjNHsDNAyA_800_7872_02 (2).jpg2.2局部細節圖片及技術說明:

2.1.1規格切換

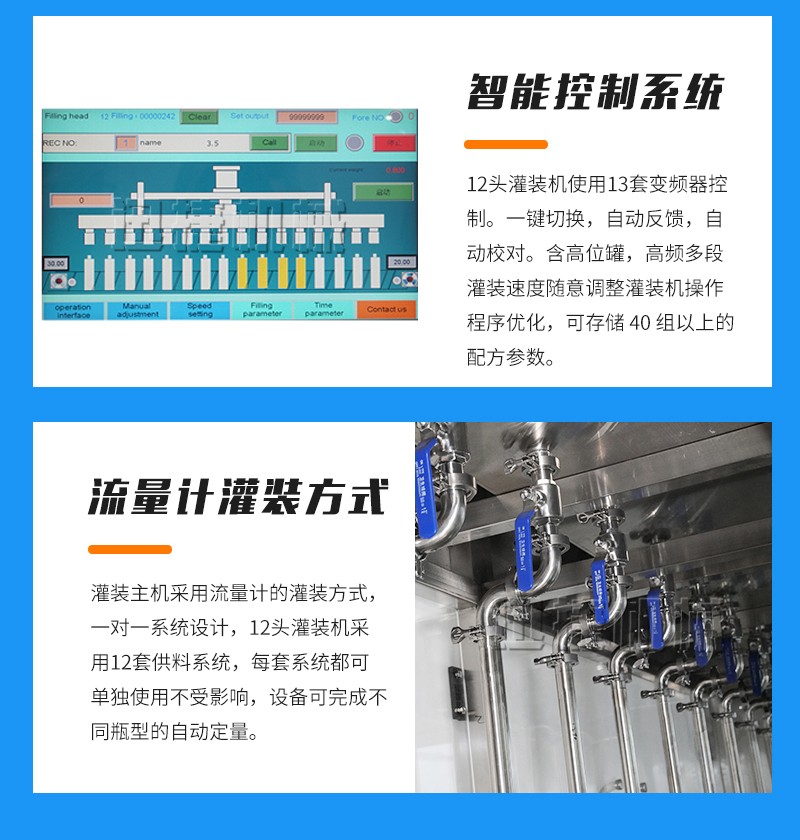

1.智能控制系統,12頭灌裝機使用13套變頻器控制。一鍵切換,自動反饋,自動校對。

含高位罐,高頻多段灌裝速度隨意調整灌裝機操作程序優化,可存儲40組以上的配方參數。

灌裝不同規格,不同密度的物料時,參數可預設存儲,使用時一鍵切換,操作更加簡單方便,

同時降低了對操作工人的技術能力要求。

2.灌裝采用電機升降結構,不同規格灌裝時直接在觸摸屏上調整灌裝頭高度,一鍵完成,無

需人工反復定位調整,更方便。

2.1.3流量控制

1.采用橢圓不銹鋼流量計,奧托尼克斯旋轉編碼器控制流量,流量計轉一周發出100個脈沖,

是發信器的兩倍。精度更高,抗干擾能力強。

lADPD2eDPi53VkjNHsDNAyA_800_7872_04.jpg2.1.4供料系統

1.灌裝主機采用流量計的灌裝方式,一對一系統設計,12頭灌裝機采用12套供料系統,

每套系統都可單獨使用不受影響,設備可完成不同瓶型的自動定量;

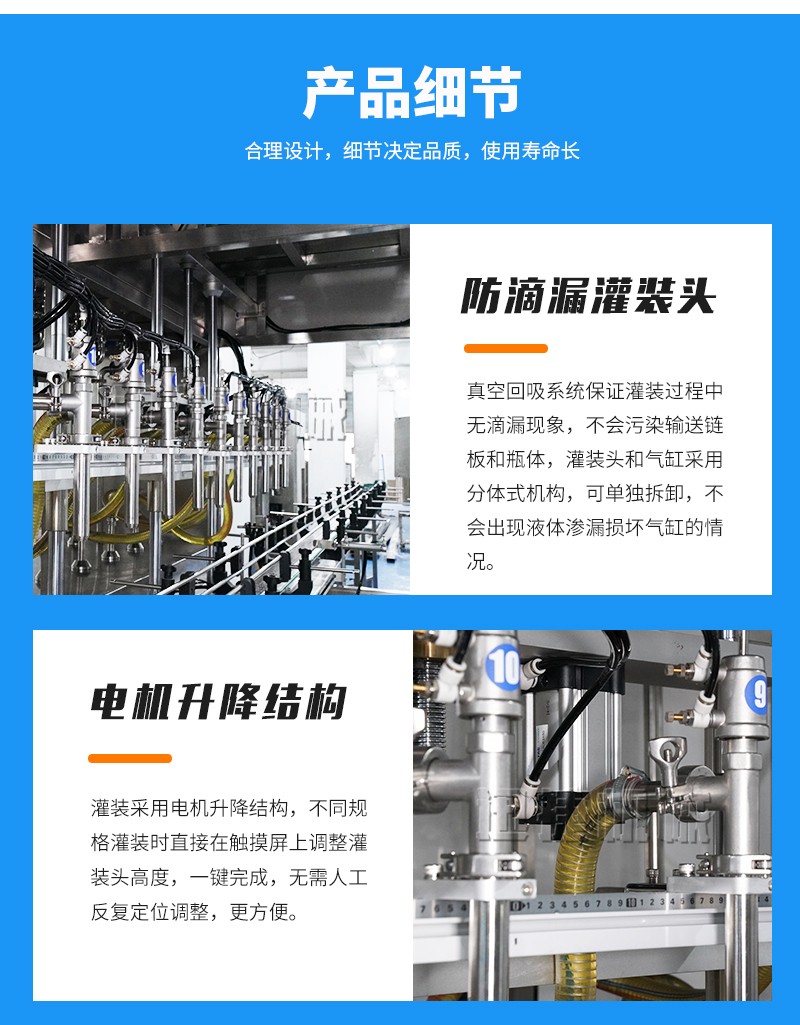

2.1.5防滴漏

1.灌裝頭采用國家知識產權局認證的實用新型:真空回吸防滴漏灌裝頭;

ZL201320358214.7;認證時間為:2013年6月。設計及真空回吸系統保證灌裝

過程中無滴漏現象,不會污染輸送鏈板和瓶體,灌裝頭和氣缸采用分體式機構,可單獨拆卸,

不會出現液體滲漏損壞氣缸的情況。進口亞德客氣缸經久耐用,其他密封等配件使用標準件,

更換維護簡單方便。

2.2.灌裝完畢后,無電源氣源回吸后,接料槽回收灌裝頭內殘留料滴。
